Product Name：Welded flange head
Product Number：
Added time：2014-06-30
Views：33
QQ交流
Product Details:

OD d 1 d 2 z PN6/SDR17.6 PN16/SDR7.25
S h 1 h 4 S
20 27.00  45.00  50.00  2.50  7.00  30.00  2.80
25 33.00  58.00  50.00  2.70  9.00  25.00  3.50
32 40.00  68.00  50.00  3.00  10.00  18.00  4.50
40 50.00  78.00  50.00  3.70  11.00  20.00  5.60
50 61.00  88.00  50.00  4.60  12.00  18.00  6.90
63 75.00  102.00  50.00  5.80  14.00  18.00  8.70
75 89.00  122.00  50.00  6.90  16.00  18.00  10.40
90 105.00  138.00  80.00  8.20  17.00  40.00  12.50
110 125.00  158.00  80.00  10.00  18.00  38.00  15.20
125 132.00  158.00  80.00  11.40  25.00  32.00  17.20
140 155.00  188.00  80.00  12.80  25.00  30.00  19.30
160 175.00  212.00  80.00  14.60  25.00  30.00  22.00
180 180.00  212.00  80.00  16.40  30.00  24.00  24.80
200 232.00  268.00  100.00  18.20  32.00  28.00  27.60
225 235.00  268.00  100.00  20.50  32.00  38.00  31.00
250 285.00  320.00  100.00  22.80  35.00  27.00  34.50
280 291.00  320.00  100.00  25.50  35.00  35.00  38.60
315 335.00  370.00  100.00  28.70  35.00  30.00  　
355 373.00  430.00  120.00  32.30  40.00  32.00  　
400 427.00  482.00  120.00  36.40  46.00  49.00  　
450 514.00  585.00  120.00  41.00  60.00  27.00  　
500 530.00  585.00  120.00  45.50  60.00  37.00  　

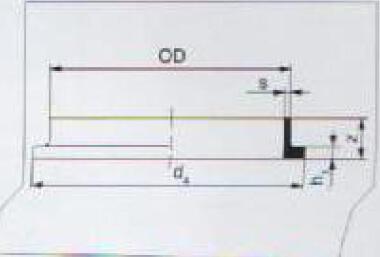

OD d 4  PN3.2/SDR33 PN6/SDR17.6 PN2.5/ SDR41
S z h 1 S z h 1 S z h 1
560 685.00  17.40  120.00  35.00  31.70  120.00  50.00

　

　

　

630 685.00  19.60  120.00  35.00  35.70  120.00  50.00

　

　

　

710 800.00  22.10  120.00  35.00  40.20  120.00  50.00  17.40  120.00  35.00
800 905.00  24.90  120.00  36.00  45.30  120.00  52.00  19.60  120.00  36.00
